产品概述:

周边传动刮泥机,是一种排泥设备。用于城市污水处理厂、自来水厂以及工业废水处理中直径较大的圆形沉淀池中,排除沉降在池底的污泥和撇除池面的浮渣。

用途:
用于污水处理厂圆形沉定池,将沉降在池底的污泥刮集至池底集泥坑并将池面的浮渣撇向集渣斗,以便进一步处理。

刮泥机主要由驱动机构、主梁、中心旋转支座、导流筒、刮泥系统、排渣斗及冲洗机构、铰接式刮渣耙、撇渣板、排渣斗、出水三角堰板、浮渣挡板、控制箱等部件组成。

施工流程:设备基础检查--中心柱及中心泥罐底部密封圈安装--驱动装置安装--中心垂架/中心泥罐安装--工作桥安装--桁架安装--刮泥装置安装--出水堰板、浮渣挡板及折流裙板安装--排渣斗安装--刮渣板安装--驱动装置栏杆安装

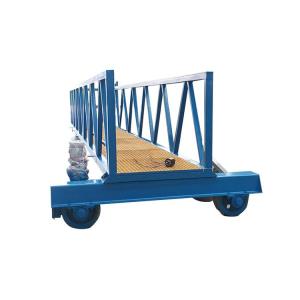

周边传动刮泥机工作桥采用型钢焊接成桁架结构,上铺防腐钢格走道板,工作桥两侧桁架兼栏杆作用,同时设有电线穿线管。工作桥根据长度分段制造后再用高强度螺栓联接,一端与端梁拼装并设爬梯(两端均设爬梯),工作桥另一端与中心支座铰支连接。
周边传动刮泥机端梁上安装的驱动装置采用平行轴斜齿轮式减速机(双驱动减速机及电机)。并设过力矩保护装置,过力矩可调节,使刮泥机运行安全可靠。行走轮位于驱动端梁的底部,前后各一只,行走轮采用耐磨橡胶铁心轮制,直接行走在混凝土池边平台。主动轮与减速机出轴套装,行走轮前部设置扫障板(可清扫跑道上积雪、小石块等障碍物)。耐磨橡胶铁心轮需适于在室外环境下长时间工作,而且经久耐用,不易老化,不龟裂。

调试与试运行

1、空负荷调试

调试前的准备工作：

①必须先清洗轨道平面上及各部分有碍运转的障碍物；

②检查各部分是否符合要求，紧固件是否牢靠，转动件是否灵活；

③检查减速机润滑油是否符合要求；

④检查各润滑点是否加充足润滑油、润滑脂。

开始调试试运行：

①启动电机减速机，让桁架工作桥在沉淀池上走动，时间持续1小时左右，观察：

电机减速机轴承温度不高于70℃；主动轴滑动轴承温度不高于60℃；电机减速机密封处不漏油；整个桁架车体在轨道上行走无异常声响、振动和松动。

一旦发现问题，应及时解决，方可再继续试车。

2、带负荷调试

空负荷调试运行合格后，带负荷运转1-2小时，检查内容与空负荷调试时的内容相同，全面检查确认无问题后再交生产使用。
