产品用途:

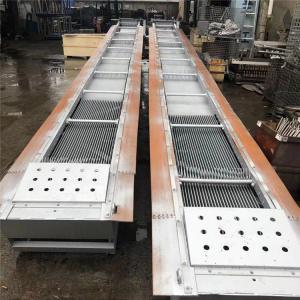

GSHP型回转耙式格栅除污机用于城市污水处理厂、自来水厂、雨水泵站等进水渠(井)

主要特点:
1、由于回转耙式格栅除污机的栅条置于齿耙牵引链的中间位置(其它机械格栅置于牵引链之下),改变了齿耙在清捞过程中的运动方向(与其它格栅相反),避免把硬物带入底部将齿耙及牵引链卡死;
2、在减速机输出轴端的链轮盘上安装了过载保护装置,以避免因意外原因过载面损坏设备;
3、由于格栅机回转链配带多个除污齿耙,使得除污效率高;
4、结构紧凑、电气控制简单,便于实现自动化

构造及工作原理:

回转式格栅主要由驱动装置、耙齿机构、清刷机构等组成,由一种耙齿装配成一组回转格栅链。在电机减速器的驱动下,耙齿链进行逆水流方向运动。

耙齿链运转到设备的上部时,由于槽轮和弯轨的导向,使每组耙齿之间产生相对自清运动,绝大部分固体物质靠重力落下。另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。

按水流方向耙齿链类同于格栅,在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。当耙齿把流体中的固态悬浮物分离后可以水流畅通流过。整个工作过程是连续的,也可以是间歇的。

回转式格栅机说明书安装调试：

1、格栅除污机在起吊安装前应检查各预埋钢板位置、尺寸是否符合设备要求，应保证；格栅井两侧面与格栅井平面应垂直，其垂直度允差不得超过20mm。格栅井两侧应平行，其平行度不超过20mm；带锚脚的两预埋钢板平面应与格栅井顶部平台面平。

2、由于本机制作时没有提供沟的深度，格栅除污机放入沟内，校正角度后，把格栅支座底面放在基础上，侧面与格栅机架焊接就位，其安装角度须符合设计要求，保证齿耙清污机的安装水平度小于1/1000mm，然后再拧紧地脚螺母（如无预埋钢板，可用膨胀螺栓固定）。

3、卸区安全罩，放松涨紧链轮，卸下减速机端链条，通电试运转，看减速机的转向是否与安全罩上所示肩头方向相*，严禁反转。

4、用张紧链轮调整链条松紧度，并用张紧螺杆调整耙齿链的松紧度。

5、检查减速机的润滑油是否到油面线，不足时用46号机械油加至油面线。（设备*次运转应先加注46＃机油至减速机油位线）

6、装好安全罩，接通电源空载运转，应无抖动、卡阻及异常噪声，空载实验运转后，再投入负载运转。
