GSHZ型回转式格栅除污机工作原理

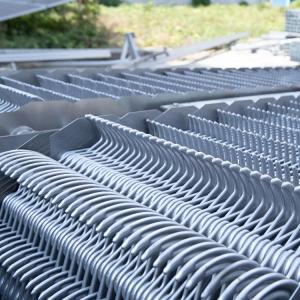

    该设备是由ABS工程塑料、尼龙或不锈钢制成的耙齿，按排列次序装配在耙齿轴上，形成封闭式耙齿链，其下部安装在进渠水体中。当传动系统带动链轮作匀速定向旋转时，整个耙齿链便自上而下运动，并携带固体杂物从液体中分离出来，流体则通过耙齿的栅隙流过去，整个工作状态连续进行。由于耙齿的结构形状，使耙齿链携带杂物到达上端反向运动时前、后排耙齿之间产生相对自清运动，促使杂物依靠重力脱落。GSHZ回转式格栅机采用回转式，由一种犁形耙齿按装配顺序的数量排列在横轴上，组成粑齿链，根据过水流量，装配成不同的间隙，安装在泵站或水处理系统的入口处，当驱动装置带动粑齿链自下向上运动时，水中的杂物被耙齿链捞起，液体则在栅隙中流过，设备转动到上部顶点后，粑齿链改变运行方向，由上向下运动，物料依靠自虽从粑齿上自行脱落，当粑齿从反面转到底部时，又开始另一循环往复的连续运行，从而不断的从水中清捞杂物，达到固液分离的目的

主要特点

  ?驱动装置采用摆线针轮或斜齿轮式减速电机直接驱动，噪声低、结构紧凑，运行平稳等特点；

  ?机架为整体框架结构，刚性强，安装简便、日常维修工作置少；

  ?耙齿规格两种，耙齿节距t=100、200mm;

  ?设备操作简便，可直接就地/远程控制设备的运行；

  ?为防止意外过载，设有机械剪切销和过电话流双重保护，使设备运行可靠；

  ?当设备宽≥1500mm时，为保证设备的整体强度，将采用并联机的形式。

GSHZ型回转式格栅除污机主要产品特点 :

渠道式固液分离机
(1)结构紧凑,整机性能好,通水面积大,运行稳定可靠。
(2)操作简单,清污效果好,效率高,寿命长。
(3)维修方便,栅体水下部分无固定螺丝。
(4)格栅回转循环、捞渣、除污工作实行全自动控制。
(5)具有自动、点动、急停、切断等控制功能,便利运行与维护保养。
(6)每台清污机配置一套控制箱(户内),电气元件全部采用国内外产品,并可根据用户要求预留PLC接口。
(7)具有机械、电气双重过载保护装置。
A.机械保护措施

B.电气保护
(8)清污机的链条采用不锈钢材料,链条的小转轮也为不锈钢材料;链条水下导向部分采用滑道方式,无须加润滑油,从而使链条不易被污物卡住。
(9)驱动装置设有防护罩,既满足室外安装的要求,又便于检查和维修;
(10)在链条和耙齿之间设置链板,与设备的堵水边角钢形成封闭结构,使齿耙链成为封闭式链条,从而阻止了垃圾进入机内运行轨道,防止链条梗死等故障;
(11)当齿耙链运行到设备后部时,齿耙间发生相对位移,进行自清理运动,栅渣落入栅渣小车中。因而不会发生堵塞现象,故日常维修的工作量很少且格栅底部不会有污物堆积死角。
(12)设备进行安装时,与沟壁接触的两侧用橡胶密封带密封,并用钢压条固定;底部耙齿链前设有一平板及橡胶密封带,达到设备与土建密封,防止水中杂质流漏。
(13)在设备上部两侧设有检修孔板,即使由于大的杂物使耙齿及其它部件损坏,也只要在工作平台更换损坏的耙齿和零件,勿需水下维修,不影响过水流量。

回转式格栅除污机安装使用说明:

1、额定电压为380V,接地电阻小于4Ω,接地应安全可靠。

2、打开电控箱内门,合上空气开关;

3、根据需要按箱门上的按钮进行控制;

4、不使用时要分断空气开关,并锁好箱门;

5、电控箱如为户外型,防护等级需为IP55

6、用户自制的控制箱必须由过载保护继电器。

特殊要求的控制另附图和说明。
