工作原理:

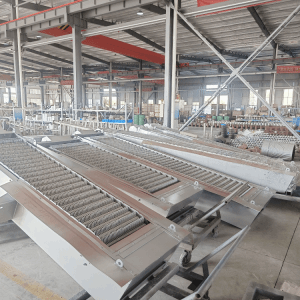

GSZH-500型回转格栅除污机主要由驱动装置、机架、主轴、栅条、托渣板、齿耙及牵引链组成。
在电机驱动下,通过减速机减速后,带动链轮与链条运动,固定在回转链条上除污齿耙链条在栅后运动到底部,经过导轮后翻转到栅前迎水面的位置,继续运动插入固定栅条的间隙中上行,把栅前拦截的污物提升带出水面,并随着链条的运动到出渣口处自动翻转,污物自卸到格栅后的输送机或渣桶中,完成除污。

GSHZ型回转式格栅除污机主要产品特点 :

渠道式固液分离机
(1)结构紧凑,整机性能好,通水面积大,运行稳定可靠。
(2)操作简单,清污效果好,效率高,寿命长。
(3)维修方便,栅体水下部分无固定螺丝。
(4)格栅回转循环、捞渣、除污工作实行全自动控制。
(5)具有自动、点动、急停、切断等控制功能,便利运行与维护保养。
(6)每台清污机配置一套控制箱(户内),电气元件全部采用国内外产品,并可根据用户要求预留PLC接口。
(7)具有机械、电气双重过载保护装置。
A.机械保护措施

B.电气保护
(8)清污机的链条采用不锈钢材料,链条的小转轮也为不锈钢材料;链条水下导向部分采用滑道方式,无须加润滑油,从而使链条不易被污物卡住。
(9)驱动装置设有防护罩,既满足室外安装的要求,又便于检查和维修;
(10)在链条和耙齿之间设置链板,与设备的堵水边角钢形成封闭结构,使齿耙链成为封闭式链条,从而阻止了垃圾进入机内运行轨道,防止链条梗死等故障;
(11)当齿耙链运行到设备后部时,齿耙间发生相对位移,进行自清理运动,栅渣落入栅渣小车中。因而不会发生堵塞现象,故日常维修的工作量很少且格栅底部不会有污物堆积死角。
(12)设备进行安装时,与沟壁接触的两侧用橡胶密封带密封,并用钢压条固定;底部耙齿链前设有一平板及橡胶密封带,达到设备与土建密封,防止水中杂质流漏。
(13)在设备上部两侧设有检修孔板,即使由于大的杂物使耙齿及其它部件损坏,也只要在工作平台更换损坏的耙齿和零件,勿需水下维修,不影响过水流量。

回转式格栅除污机安装使用说明：

1、额定电压为380V，接地电阻小于4Ω，接地应安全可靠。

2、打开电控箱内门，合上空气开关；

3、根据需要按箱门上的按钮进行控制；

4、不使用时要分断空气开关，并锁好箱门；

5、电控箱如为户外型，防护等级需为IP55

6、用户自制的控制箱必须由过载保护继电器。

特殊要求的控制另附图和说明。
