一、概  述

辐流式沉淀池双周边传动刮吸泥机，是活性污泥法处理污水工艺过程中沉淀池的理想配套设备，适用于一沉池或二沉池，主要功能是为去除沉淀池中沉淀的污泥以及水面表层的漂浮物。一般适用于大中型池径沉淀池。双周边传动，传动力矩大，中心支座与旋转桁架以铰接的形式连接，刮泥机产生的扭矩作用于中心支座时即转化为中心旋转轴承的圆周磨擦力，因而受力条件较好，中心进水，排泥，周边出水，对水体的搅动小，有利于污泥的去除。

二、工作原理与主要优点

2.1工作原理

原水从池底经中心支墩上部流出，并经稳流筒配水后，呈辐射流向池子周边集水槽出水，随着辐向流速的降低，原水中的悬浮物被分离而沉降于池底，工作桥以中心支承为圆心，端部走轮在驱动装置的作用下沿池周回转运行，并带动对数螺旋线运行轨迹的刮泥板缓慢转动，污泥刮集至沉淀池吸泥口，利用水位差将池底污泥吸入排泥槽，通过虹吸管进入中心筒排泥管排出；浮渣刮板将浮渣刮到排渣斗中，由排渣斗排至池外浮渣井。上部浮渣由撇渣板撇至排渣斗排出，出水堰由自动清刷装置将堰板侧面的污垢刷洗干净。

2.2主要优点

◎ 池底刮泥，水面撇渣，刷洗出水堰。

◎ 采用对数螺旋线刮泥，刮泥效果好。

◎ 采用新型铰支结构，使刮泥机的承载能力强，减少运行功率，降低运行成本。

◎ 防腐性能强，使用寿命长。

◎ 设置机械、电气双重过载保护，运行平稳、可靠。

◎ 传动装置进行优化设计，效率高、外形更美观。

◎ 设备操作维护简单，可实现远程控制。

三、主要结构及特点

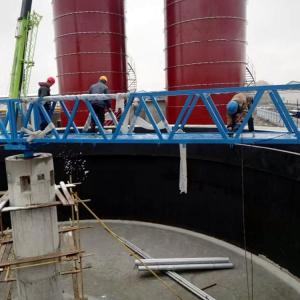

双周式传动刮吸泥机主要有全桥式工作桥（包括走道、扶梯）、驱动装置、集泥槽、吸泥装置、抽真空及虹吸破坏系统、旋转固定机构、刮板组件、撇渣机构、排渣斗组合、出水堰清洗刷、控制柜及所有连接件紧固件、备品备件等组成。
