回转式格栅清渣机用途:

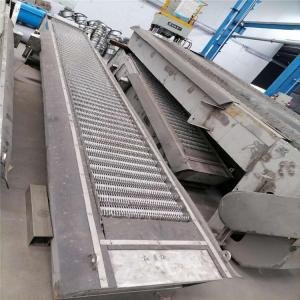

GSHZ回转式格栅-格栅除污机为链传动耙齿回转式机械格栅除污机,适用于污水和雨水泵站及污水处理厂, 拦截和去除污水中较大杂质、漂浮物和悬浮物,减轻后续工序负荷。

GSHZ型回转式格栅除污机的优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好,在无 人看管的情况下可保证连续稳定工作,设置了过载保护装置,在设备发生故障时,会产生声光报警并自动停机,可以避免设备超负荷工作。

主要结构及工作原理：

由架体总成、齿耙组合、传动机构、扭矩保护装置、清渣机构、底脚、水下链轮组合、栅条等部件组成。

1、主要结构

(1)格栅本体呈整体式结构，在厂内专用平台上组装、调试，空机试运行8小时后出厂。

(2)栅条采用定制扁钢。

(3)链条采用宽链板不锈钢链条，链条的系数不小于6，并设有链轮张紧调节装置。在链槽中运转时，不需增加其他阻渣装置，即可有效防止栅渣缠入链槽，避免了卡阻现象。

(4)链槽内装设材料垫层，既减小了运行时的磨擦阻力，又减小了运行噪声。

(5)传动机构根据需要可采用轴装式回转减速机，并设机械过扭矩保护装置。并配置张紧轮装置，拆装方便，外形精巧美观。

(6)除污耙齿采用热铸冲压加工成形，齿形精度高，与栅条啮合准确，除渣干净。

2、工作原理

本机装有多个齿耙在链条组的驱动下作运动，使齿耙从下往上对格栅片做清污提污动作（齿耙链在栅条前作运行），捞取污水中飘浮物、草木、纤维、橡塑等固体垃圾，清污率大于95％。

根据用户需要,控制系统可实行全自动控制，一般由时间自动起停，并可根据用户要求配置。发生过扭矩会及时报警并立即自动停机。在无人看管下照样进行工作。

主要部件材质

回转轴：不锈钢

齿  耙：不锈钢

链  条：不锈钢

支撑架体：不锈钢

紧固件：不锈钢
