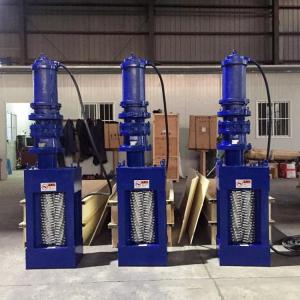

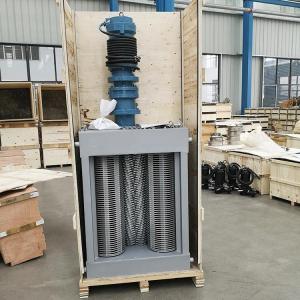

产品介绍

它是由一个转鼓栅网和钛合金切割刀片粉碎器组成,能在高达2475m3/h的流量下,把难以处理的固体颗粒粉碎成可处理的小颗粒。新的不锈钢无轴转鼓提高捕获效率,增加了流量,防止物体缠绕并且更加牢固。转鼓式粉碎型格栅的设计提高了固体的捕获率,能较好保护下游设备。

工作原理

刀片采用钛合金切割刀片设计,事例数十年来技术的进步和设计革新,建立一套有效可靠产品标准。钛合金切割刀片可以切碎多种破坏其它设备的固体颗粒,经证明适用于各种复杂的环境。

1、固体颗粒随着污水进水切割区;

2、固体颗粒被转鼓截留并被输出到切割室;

3、大部分的污水和足够小的颗粒通过转鼓区;

4、固体颗粒被切割并通过切割室;

5、被粉碎后的颗粒流向下游。

特性特点

1、双轴粉碎器

比单轴粉碎器适合更多固体颗粒,两个反向旋转轴使颗粒物在双轴间粉碎;

2、无轴转鼓

不锈钢材质,栅间隙各种尺寸可选,包括6mm;

3、刀片选择

根据需要进行各种齿型设计,以适应各种特殊情况需要转鼓和粉碎器间隙小

4、轴衬导流装置

引导固体杂质进入切割室,保护密封不受砂石侵害;

5、低底座

在低流量时可以大限度利用切割室来提高粉碎能力;

6、顶部坚固座

可以简单坚固维修,无需把设备从渠道中提出;

7、安装简易

可适用大部分现有渠道,不需或只需很少土建改动;

8、机械密封

压力可高达0.6Mpa,密封无需清理,无需调整压盖;

9、型号设计

渠道宽度至550mm,流量可达11000m3/h。

工作原理：

粉碎型格栅除污机由潜水电机、齿轮箱、侧板、传动轴、切割刀片、立式转鼓、密封件、安装支架、辅助格栅、潜水电缆、电气控制箱、备用人工格栅等部件组成。电机启动后，刀片及立式转鼓同时不等速转动，污水中的固体漂浮物随着污水进入转鼓区后被旋转的栅网截留并送入切割区，两组不等速转动的刀片迅速进行轴向和径向切割，将其粉碎成8—10mm的细小颗粒，粉碎后的小颗粒由水泵抽水一起流走，有效地防止水泵缠绕、堵塞。辅助格栅则在超高水位时，进行辅助性截污。

夹带固体颗粒的污水通过切割区，颗粒经过切割室被切碎，污水夹带被切碎的细颗粒流向下游，不再对下游设备造成威胁。

安装方式：

粉碎型格栅安装方式有渠道式安装、附壁式安装、悬挂式安装。一般一体化泵站选用附壁式安装，导轨通过膨胀螺丝安装在壁上，粉碎型格栅通过导轨滑止固定位置。
