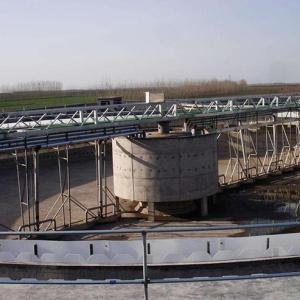

中心刮泥机概述:

中心刮泥机由安装在中心支座上的驱动机构带动刮、吸泥收集装置,沿池径作圆周运动,池底的污泥依靠液体的静压作用,通过收集装置吸到污泥收集槽流入中心排泥管排出。上清液通过池周的溢流堰板流入集水槽,通过出水管排出。该机适用于中、大池径的辐流式沉淀池。

机构特点:

机由安装在中心进水柱管上的蜗轮减速电机驱动,通过中心回转支承的内啮合齿轮传动,带动框架钢结构、吸泥管臂架、集泥槽、吸泥管路、撇渣装置等部件转动,吸泥系统采用多根等距并列的吸泥立管将沉淀污泥经刮泥板导至吸泥管的吸口,靠静水压汇入集泥槽后排出池外的形式。

刮吸泥机主要由桥架、减速电机板、吸泥管、中心集泥槽、撇渣装置钢出水槽、出水堰板等作为配套辅件中心回转支承、稳流筒、框架钢结构、臂架、集泥刮就地控制箱等部件组成,并可将钢制进水柱管、不锈驱动装置采用蜗轮减速电机,并内置压簧式过力矩保护机构;驱动电机采用Y型电机,电源为3P、380V、50HZ,防护等级IP55,F级绝缘;在工作时,各吸泥管自成单元,吸泥浓度可通过设在中心集泥槽的流量调节阀控置就地控制箱为户外型,不锈钢外壳,双层门密封,手动和远程控制;

主要性能：

（1）池底刮泥，驱动装置采用减速驱动机构传动，结构紧凑，机械效率高；

（2）斜交型刮泥板，连续性好、集泥的效率高；不锈钢刮泥板底下再安装刮泥橡胶板，保证刮泥干净，不会有浮泥现象发生。

（3）池底坡比1：10，刮泥时污泥阻力可忽略不计。

（4）主梁选用方钢制作，结构强度大，采用热镀锌后喷面漆工艺，防腐性能强。主梁也可以直接使用混凝土浇筑，投资更节省。

（5）操作简单，可实现远程控制。

工作原理：

沉淀池污水经工作桥下的进水管流入导流筒，在导流筒伞形罩的均匀分配下呈扩散状流向池周，污泥依靠自重沉降池底，刮板在刮臂的带动下缓慢旋转，经分离后的上清液通过出水堰板排出池外，沉淀后的污泥由刮板沿池周刮向中心集泥坑，依靠液体静压作用经排泥管排至池外。

中心传动刮泥机的运转方式分半桥和全桥方式。对于中心传动浓缩刮泥机，其刮臂上带有浓缩栅条，一般用于污水处理厂中、小型辐流式浓缩池中，将进一步分离的浓缩污泥排出浓缩池。
