JBK型框式搅拌器用途 :

  框式搅拌机可视为桨式搅拌机的变形,其结构比较坚固,搅动物料量大。框式搅拌器与釜壁间隙较小,有利于传热过程的进行,常用于传热、晶析操作和高粘度液体、高浓度淤浆和沉降性淤浆的搅拌,主要用于给水厂、污水处理厂投加药剂的溶解搅拌。

JBK型框式搅拌器产品简介:

  JBK型框式搅拌器与搅拌轴的连接方式类似于桨式,即叶轮与搅拌轴连接的一端制成半圆状的轴环,然后两侧叶片的两个半圆环用螺栓在搅拌轴上夹紧,同时用穿轴螺栓来固定叶片与搅拌轴。由于叶轮的外廓尺寸大,为便于装拆,叶片之间多数是螺栓连接。叶轮以扁钢、角钢制造居多,为了提高叶轮的强度,也可采用加筋的钢板。

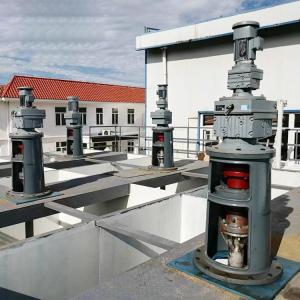

  JBK型框式搅拌机由电机、减速机、机架、搅拌轴、桨板、联轴器、水下支座等组成。

框式搅拌机与搅拌轴的连接方式类似于桨式,即叶轮与搅拌轴连接的一端制成半圆状的轴环,然后两侧叶片的两个半圆环用螺栓在搅拌轴上夹紧,同时用穿轴螺栓来固定叶片与搅拌轴。由于叶轮的外廓尺寸大,为便于装拆,叶片之间多数是螺栓连接,只有小型的采用铸造或焊接。叶轮以扁钢、角钢制造居多,为了提高叶轮的强度,也可采用加筋的钢板。

特点：

  1.高速比和高效率

  单级传动，就能达到 1：87的减速比，效率90%以上，如果采用多级传动，减速比更大。

  2.结构紧凑体积小

  由于采用了行星传动原理，输入轴与输出轴在同一心线上，使其机型获得尽可能小的尺寸。

  3.运动平稳噪声低

  摆线针齿 啮合齿数较多，重叠系数大以及具有机件平衡的机理，使振动和噪声限制在小程度。

  4.使用可靠、寿命长

  因主要零件采用高碳铬钢材料，经淬火处理，（ HRC58-62 ）获得高强度，并且部分传动接触采用了滚动摩擦，所以经久耐用寿命长。

  5.设计合理、维修方便

  容易分解安装，少零件个数以及简单的润滑，使摆线轮减速机深受用户的信赖。
