JBK型框式搅拌器用途 :

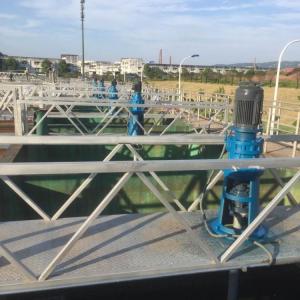

  框式搅拌机可视为桨式搅拌机的变形,其结构比较坚固,搅动物料量大。框式搅拌器与釜壁间隙较小,有利于传热过程的进行,常用于传热、晶析操作和高粘度液体、高浓度淤浆和沉降性淤浆的搅拌,主要用于给水厂、污水处理厂投加药剂的溶解搅拌。

JBK型框式搅拌器产品简介:

  JBK型框式搅拌器与搅拌轴的连接方式类似于桨式,即叶轮与搅拌轴连接的一端制成半圆状的轴环,然后两侧叶片的两个半圆环用螺栓在搅拌轴上夹紧,同时用穿轴螺栓来固定叶片与搅拌轴。由于叶轮的外廓尺寸大,为便于装拆,叶片之间多数是螺栓连接。叶轮以扁钢、角钢制造居多,为了提高叶轮的强度,也可采用加筋的钢板。

  JBK型框式搅拌机由电机、减速机、机架、搅拌轴、桨板、联轴器、水下支座等组成。

框式搅拌机与搅拌轴的连接方式类似于桨式,即叶轮与搅拌轴连接的一端制成半圆状的轴环,然后两侧叶片的两个半圆环用螺栓在搅拌轴上夹紧,同时用穿轴螺栓来固定叶片与搅拌轴。由于叶轮的外廓尺寸大,为便于装拆,叶片之间多数是螺栓连接,只有小型的采用铸造或焊接。叶轮以扁钢、角钢制造居多,为了提高叶轮的强度,也可采用加筋的钢板。

注意事项：

    1、JBK型框式搅拌机配置的减速机适于连续或断续工作制,依搅拌桨叶安装情况允许正时针方向运转或反时针方向运转，具体情况请参照设备旋转方向指示。

    2、输入轴的额定转速为1500转/分或1000转/分。输出轴及输入轴的轴伸与其它零件配合时，绝不允许直接锤击，以防结构位置串动。

    3、减速机输出轴不能承受较大的轴向力和径向力、联轴器与电机和减速机连接时应使轴线同心。

    4、安装减速机前，卸下半联轴器上的螺栓，待电机、减速机在支座上就位固定后通电进行减速机试运转，试运转正常后，装上联轴器上的螺栓螺母并拧紧。此时方可进行整机空载试运转，运转正常后再加载运转。

    5、本机以油浴润滑为主。小型减速机可采用油脂润滑。

    6、减速机如需拆卸与装配请与供应商售后服务部或当地办事处。
