| 外型尺寸 | 来电 |
| 货号 | 1434 |
| 品牌 | 兰江 |
| 用途 | 污水处理 |
| 型号 | JBK |
| 制造商 | 南京兰江泵业有限公司 |
| 是否进口 | 否 |

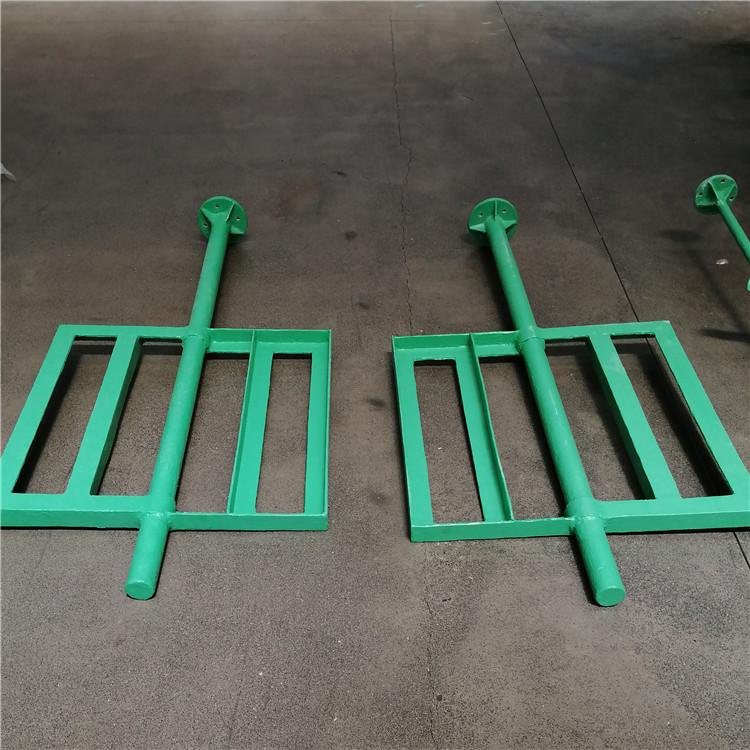

JBK型框式搅拌器用途 :
框式搅拌机可视为桨式搅拌机的变形,其结构比较坚固,搅动物料量大。框式搅拌器与釜壁间隙较小,有利于传热过程的进行,常用于传热、晶析操作和高粘度液体、高浓度淤浆和沉降性淤浆的搅拌,主要用于给水厂、污水处理厂投加药剂的溶解搅拌。
JBK型框式搅拌器产品简介:
JBK型框式搅拌器与搅拌轴的连接方式类似于桨式,即叶轮与搅拌轴连接的一端制成半圆状的轴环,然后两侧叶片的两个半圆环用螺栓在搅拌轴上夹紧,同时用穿轴螺栓来固定叶片与搅拌轴。由于叶轮的外廓尺寸大,为便于装拆,叶片之间多数是螺栓连接。叶轮以扁钢、角钢制造居多,为了提高叶轮的强度,也可采用加筋的钢板。
JBK型框式搅拌机由电机、减速机、机架、搅拌轴、桨板、联轴器、水下支座等组成。
框式搅拌机应用领域
框式搅拌机通常在低速下运行,在搅拌低粘度液体时不产生大的剪切力,因此它不适用于液-液和气-液分散。另一个方面,该种叶轮在罐内移动的流量大,水平回转流占支配地位,不具有良好的混合均一性,然而在罐壁附近的流速比其他叶轮,能达到大的传热膜系数,故常用于传热、晶析操作。另外,由于桨叶直径较大,且与罐底贴近,也常用它来搅拌高浓度淤浆和沉淀性淤浆。还有它也常用于高粘度流体的搅拌。
框式搅拌机系统的维护：
1 加药搅拌系统需有熟悉其结构和性能的维护人员经常对加药搅拌器进行检查和维护才能保证搅拌机的安全长周期运转。
2 加药搅拌系统在启动前必须对电机轴承、中间轴承和变速箱内加好油。电机轴承和中间轴承需加2#钙锂基脂，变速箱内加30#机械油，油位加到油杯高度中心位置。
3 电机轴承和中间轴承每运行半年（6个月）则更换润滑油一次。变速箱油发现油杯内缺油则随时补加润滑油，每运行半年（6个月）需将变速箱内油全部倒出重新更换润滑油一次。
4 变速箱每运行一年，需将变速箱内的润滑油全部倒出并用清洗剂对变速箱清洗一次。同时检查变速箱内齿轮有无严重磨损现象和损坏现象。如有需更换齿轮或变速箱。
5 维护人员需定期检查运转情况。各轴承有无杂音，超温或振动超范围现象。
|
|
池子尺寸m |
搅拌机尺寸mm |
电动机动率KW |
转速r/min |
|||||||
|
A×B |
H |
D |
h0 |
h1 |
Ⅰ |
Ⅱ |
Ⅲ |
Ⅰ |
Ⅱ |
Ⅲ |
|
|
JBK-1700 |
2.2×2.2 |
3.4 |
1700 |
2600 |
400 |
0.75 |
0.37 |
0.37 |
8 |
5.2 |
3.9 |
|
JBK-2875 |
3.25×3.25 |
4 |
2875 |
3500 |
350 |
5.2 |
3.9 |
3.2 |
|||
|
JBK-3000 |
3.5×3.5 |
3.55 |
3000 |
2200 |
550 |
0.37 |
0.25 |
0.18 |
3.9 |
2.5 |
1.8 |
|
JBK-3580 |
4.3×4.3 |
4 |
3580 |
1200 |
1.1 |
0.75 |
0.55 |
1.5 |
|||
|
4.7×4.7 |
3.4 |
1400 |
3.2 |
2.5 |
|||||||
