构造及工作过程:

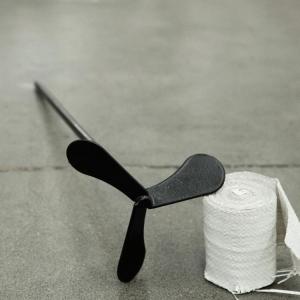

JBJ型桨式搅拌机有搅拌轴、搅拌桨叶、机座和驱动装置组成

当原水与混凝剂或助凝剂液体流经混合池时在搅拌机的排液作用下产生流动循环,使混凝药剂与水快速充分混合,以达到混凝工艺的要求。

浆式搅拌机包括工作部分(垂直搅拌轴、搅拌机)、支撑部分(轴承装置、机座)和驱动部分(电动机、减速机)及连接附件等。

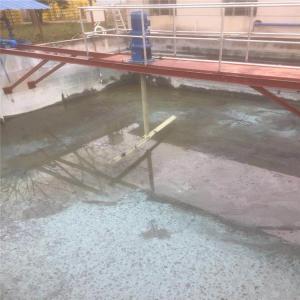

搅拌机驱动装置安装在反应池的顶部,电动机和减速机间采用法兰连接,以便于安装和维护。

电机为户外型,绝缘等级F,防护等级为IP55。

搅拌机的安装与调试

a) 安装前将搅拌轴安装轴承位置涂黄油(如有轴承);

b) 将机架安装在混凝土或工作桥上;

c) 安装减速机;

d) 用联轴器将搅拌轴与减速机轴相联接;

e) 用紧定螺钉将联轴器与两轴并紧;

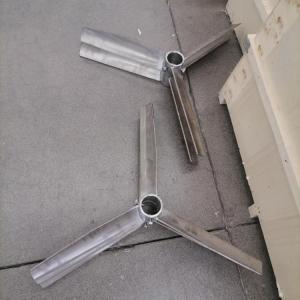

f) 安装桨板(如是多层桨板,其间距可根据工艺定);

g) 整机运行调试,注意旋转方向。

注意事项：

1、JBJ型搅拌机配置的减速机适于连续或断续工作制,依搅拌桨叶安装情况允许正时针方向运转或反时针方向运转，具体情况请参照设备旋转方向指示。

2、输入轴的额定转速为1500转/分或1000转/分。输出轴及输入轴的轴伸与其它零件配合时，绝不允许直接锤击，以防结构位置串动。

3、减速机输出轴不能承受较大的轴向力和径向力、联轴器与电机和减速机连接时应使轴线同心。

4、安装减速机前，卸下半联轴器上的螺栓，待电机、减速机在支座上就位固定后通电进行减速机试运转，试运转正常后，装上联轴器上的螺栓螺母并拧紧。此时方可进行整机空载试运转，运转正常后再加载运转。

5、本机以油浴润滑为主。小型减速机可采用油脂润滑。
