网板格栅除污机产品简介:

网板格栅除污机设备的优势是自动化技术水平高、分离出来高效率、驱动力耗费小、没有噪音、耐蚀性能好,在没有人照看的状况下可持续平稳工作中,设定了负载安全性保护器,在机器设备产生常见故障时,会全自动关机,能够防止机器设备过载工作中。

网板格栅除污机格栅主要用途:
网板格栅除污机主要用途是清理污水中的较大的漂浮物,如杂草、木条、垃圾、纤维、橡塑物等。

格栅机能清除漂浮物、纤维物质，运行时不堵塞雍水，能将栅渣清除干净。主要由驱动装置、机架、传动链轮、牵引链条、网板及电气控制柜等主要部件组成。工作时网板在二侧传动链条的带动下，自下而上将整个渠道宽度范围内的污物向上提取，抵达上部时，通过链轮的转向功能，自动完成卸污工作。

（1）驱动装置；

网板式格栅机的驱动装置位于机架上部，除传动装置外，其余均采用不锈钢材料制造。驱动装置采用轴装式减速机，在机架二侧设置螺旋式调节装置，以作调整传动链条张紧用。驱动电机适用于电源380V/三相/50Hz，防护等级为IP55， 缘等级为F级，电机额定功率比 实耗功率大10%。具有过载保护装置。传动轴的设计具有足够的强度和刚度，以承受弯矩和扭矩同时作用的载荷。

（2）机架；

整个格栅部件直接安装在渠道上，水中的固体物由网板串接成的滤带捕获，送至除污机驱动装置后部的较高位置后排出。同时一个旋转的刷子还对网板进一步清洁。网板式阶梯格栅除污机的机架为采用不锈钢板与型钢焊接成一整体式刚性结构，焊接后的清污机机架为一刚性整体，并具有足够的强度和刚度，在规定水位差的工况下不发生扭曲变形现象，机架材料全部采用不锈钢，二侧板间隔一定距离设置横撑，保证设备安全可靠运行。焊接后的格栅机架为一刚性整体，具有足够的强度和刚度，在1.0米水位差的工况下不发生扭曲变形现象。机架的两侧与格栅井之间留有间隙，通过机架的两侧橡胶封板来防止漂浮垃圾通过。机架二侧设置安装连接支座，与基础平台之间用膨胀螺栓安装固定。

（3）牵引链及链轮

用于传动的牵引链采用不锈钢制造，链具有足够的断面尺寸，牵引链破断强度不小于 牵引力的5倍。传动用的牵引链轮及导向装置（非链轮），分别置于机架两侧的上部和下部，水下导向装置的形式，在结构上有可靠的设施防止栅渣等污物的缠绕。导向装置是非链轮机构。

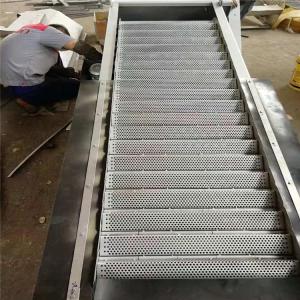

（4）网板

网板采用不锈钢制造，网面为规则排列的小孔。网面具有过水与截污的功能，台阶面能截留较大的污物。整个台阶式网板滤带面具有足够的过水通道，以保证过水面积和流量满足设计要求，污水通过栅隙流速小于1m/s。

（5）清洁刷

清洁刷设置于网板的回程的起点，由单独的减速电机驱动，在滤网运动的同时，对网板外表面进行助卸与清洗，清洗刷毛由尼龙材料制成。

（6）冲洗装置

网板式格栅机配置孔板冲刷装置，以确保卸料后的回程孔板不粘附污物，*消除对网孔的堵塞。
