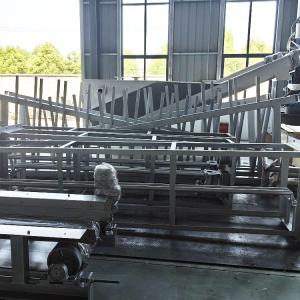

HXN给水沉淀池虹吸刮泥机主要由减速驱动机，传动立轴，刮壁，水下轴承及集泥槽刮板等零部件组成。整台刮泥机的载负都作用在固定横跨池直径的工作桥中心。原水经中心配水桶布水后成辐射状流向池子周边的溢水槽，随着流速的降低，水中的悬浮物由于重力的作用流向池底，通过减速驱动和悬挂式组件的传动，由刮板将污泥刮到中心集泥槽，依靠泵排出池外。设备驱动装置采用蜗轮减速电机，并内置压簧式过力矩保护机构。

工作原理及构造：

周边进水、周边出水的沉淀池是一种先进的污水处理构筑物。污泥混合物进入配水槽内，经槽底配水孔均匀地流入池内，在周边进水挡板的作用下，水流从池底部流向中心，从上部返回周边水槽内(详见下图)，在此过程中，污泥在重力作用下沉积于池底，完成泥水分离。周边配水槽采用变断面。配水孔不均匀分布设计，以保证配水槽在变水头、变流量状况下周边配水的均匀性。

HXN给水沉淀池虹吸刮泥机特点

1、虹吸方式有射流器和真空泵二种形式可供选择，采用虹吸式结构具有节省能耗等优点。

2、行走平稳，无噪音，长距离行走无爬轨现象。

3、水泵连接端口结构先进，可实现不停水检修。

4、功能扩展：可制成泵虹两用，且可设置反冲洗或采用无堵泵防止堵塞。可配套泥位仪实现在线控制，PLC控制可实现全程或半程全自动运行。

5、对极细污泥（粒径小于0.1mm）吸泥效果更为突出。

6、可根据用户工艺要求设计或调定排泥量以节约水。

7、刮泥板及吸嘴，有效排除池底泥等多种沉淀物。
