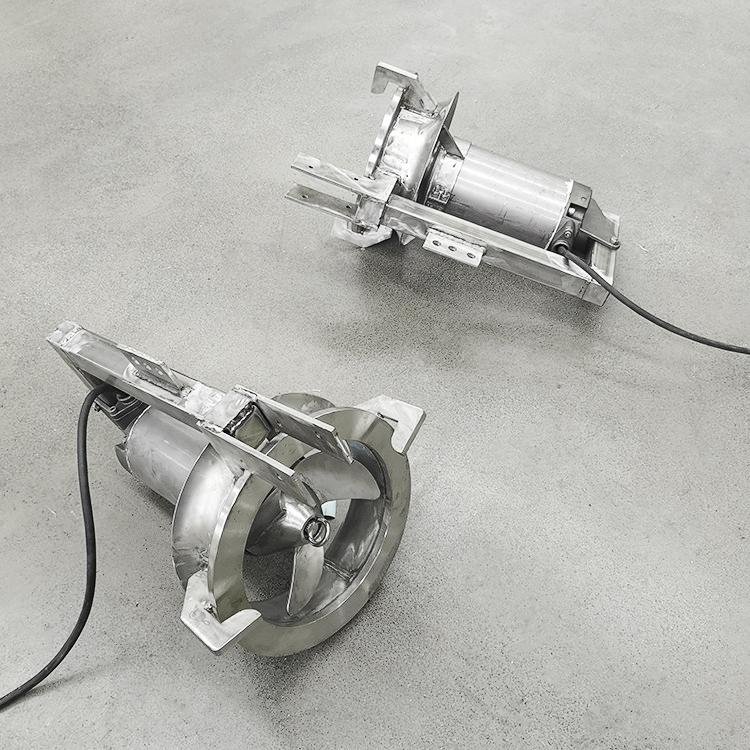

QJB-W型污泥回流泵使用范围

QJB-W型污泥回流泵是在潜水搅拌机生产技术基础上开发的新型产品,该泵为二级污水处理厂混合液回流、反硝化脱氮的专用设备,亦可以用于地面排水时抽净化水;灌溉和控制水道系统;废水处理过程中再循环或泥浆抽吸回路中需要微扬程、大流量场所。

用途QJB-W型污泥回流泵用于：

地面排水时抽净化水；灌溉和控制水道系统；废水处理过程中再循环或泥浆抽吸回路中。

QJB型污泥回流泵的使用条件：连续运行时，
介质温度不高于40℃；

介质PH值为6-9。

结构

专门设计的装置部件和设备备件使污泥回流泵达到性能。

1．电缆

电缆采用***水密电缆。

2．接线盒

接线盒是全封闭的，与周围液体和定子箱是隔离的。

3．电动机

50HZ鼠笼式3相潜水异步电动机，F级绝缘，防护等级IP68。电机由周围介质冷却。

4．轴

电动机的轴采用不锈钢材料制作，转子作动平衡试验。

5．密封

静密封为O型密封圈。轴密封为机械密封，将油室与周围介质隔离。

6．轴承

设计使用寿命可达100，000小时以上。

7．油室

油用于润滑和冷却机械密封摩擦副，并隔离渗透液。

8．叶轮

叶轮有三枚叶片，叶片宽而薄，表面光滑呈后掠式。因此达到高效、无阻运转，且具有自清功能。

9．锥管

目的是为了形成流动状态。

10．排出接头

排出接头用于将进口锥管固定在出水管上。

11．引导装置

引导装置由两根管子（导管）和上方导管夹具所组成。
