一、用途

  低速推流系列搅拌机适用于工业和城市污水处理厂曝气池和厌氧池,其产生低切向流的***水流,可用于池中水循环及硝化、脱氮和除磷阶段创建水流等。

二、产品信息

  QJB型潜水搅拌机为混合搅拌和低速推流两大系列产品。

三 、结构简介及性能特点

  1.结构紧凑、体积小、重量轻。操作维护简单、安装方便快捷、使用寿命长。

  2.叶片具有自洁功能,可防杂物缠绕、堵塞。

  3.与曝气系统配合使用可使能耗大幅度降低,充氧量明显提高,有效防止沉淀。

  4.电机绕组为F级绝缘,防护等级为IP68,选用一次润滑免维护进口轴承,具有油室泄漏检测和电机绕组过热保 护功能,使电机的工作更加可靠。

  5.机械密封的摩擦付材质为耐腐蚀的碳化钨,所有紧固件均为不锈钢材质。

四 、产品说明

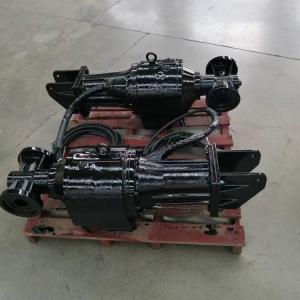

QJB4/4-1800/2-63P

 配用功率:4.0KW

 叶轮直径:1800mm

 叶轮转速:63r/min

 推力范围:2710N

 材质:叶浆采用进口聚氨酯材料,电机壳铸铁,NSK轴承,具体情况可根据客户要求定做产品

五 、低速推流器结构设计

1.1接线盒

接线盒与周围液体、电机部分全密封隔离；冷却：电机定子由周围的液体冷却。

1.2减速机

采用硬齿面齿轮传动，以降低叶轮转速。设计结构紧凑，外形美观流畅。负载能力强；启动瞬间主机震动小、运行平稳；噪音低；齿轮传动比分级精细，速比大，能很好的保护电机和轴承，寿命长。

1.3叶片

叶片为双香蕉形，用高密复合聚胺酯浇铸，有效防止了叶片的断裂问题；叶片进口边向后弯曲，具有自动清洗性能；采用法兰式锁紧螺母紧固在轴上，在起吊维修时，容易拆卸更换。

1.4电机

采用全淹没式鼠笼型感应电机，潜水电机四级绕组，S1级，定子绕组绝缘等级为F级，防护等级IP68。电机可连续搅拌40℃的介质，定子绕组的平均温升不超过85℃，每小时至少能起动12次，而不引起任何有害影响，在运行时，不会发生过载现象，连续及间歇运行。额定电压为380V，三相，50Hz。电机的允许电压波动为±10%。

1.5油室

润滑并冷却密封装置，轴承座及减速箱与电机和液体之间，油室起着减震和消音的作用，可埋置一个气囊装置以减少和降低油室内的压力上升。

1.6轴承

电机轴由两个轴承支承，支承轴承为双列球轴承；而主轴承为双列球面滚子轴承；叶轮轴由一个双列角接触球轴承和一个圆柱滚子轴承支撑；轴承均与被搅拌液体隔离，并用油脂润滑。搅拌器轴承的运行寿命大于60000小时。

1.7轴密封

搅拌机有两个机械密封和一个唇形密封组成。密封装置材料：碳化钨－－碳化钨。

1.8 机械密封

每个轮轴配备串联式双层独立的旋转轴机械密封系统，密封装置在一只油箱内运行。机械密封设计寿命大于25000小时。

1.9监测系统

定子绕组中装有两个热敏开关，热敏开关在125℃动作，正常情况下，电机的温度不超过85℃，超温后电机停止转动并报警。

采用水泄漏传感器，以探测定子室中的水。当水泄漏传感器动作时，将使电机停止转并报警。

1.10控制系统（用户可自行配置）

控制箱可实现设备的自保护，具有过热、过流和泄漏保护功能，可预留PLC接口。
