牵引式格栅除渣机是通过钢丝绳牵引耙斗，使耙斗做上下往复运行以及耙斗的张开和闭合，当耙斗上行到位时撇渣装置沿着耙斗内轨迹将栅渣撇至栅渣车，工作循环过程如下：在发出工作指令后，钢绳驱动装置开动放绳，耙斗从限高位置(上一循环撇渣结束处沿导轨下行，撇渣板在自重的作用下随耙斗下降。当撇渣板复位后?耙斗在开闭耙装置(电液推杆)的推动下通过中间钢绳的牵引张开并继续下行，直至抵达渠(井)底下限位，因限位杆阻挡，小车停动而钢绳松弛，松绳开关动作，启动电液推杆后缩，放松中间钢绳，使耙斗在自重的作用下闭合。

牵引式格栅除渣机除污机的袋耙齿插入格栅间隙后，钢绳驱动装置开动收绳，进一步强制耙斗全部闭合后耙斗和斗车沿导轨上行，清理并输送被格栅拦截的栅渣，直至触及撇渣板?在两者相对运动的作用下，格栅被撇出经导渣板落入盛渣桶(或输送机)，完成了一个工作循环。

钢丝绳牵引式格栅除污机特点：

由于耙斗牵引点偏离耙斗铰支点，因而具有强制闭耙力，比传统的两点重合*，与链传动除污机比，构造简单，重量轻，维护简便，它用于渠(井)深度大的格栅间，此一优点更为明显，除导轨、格栅长期置于污水，耙斗等取渣部件在工作时短暂置于污水中外，其它部件均在井上，耐腐蚀且维护方便，具有全面可靠的机械过载保护，保证其正常运行。

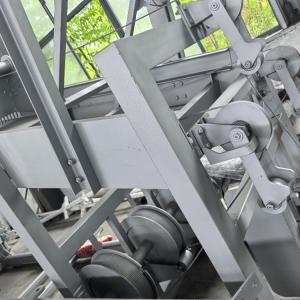

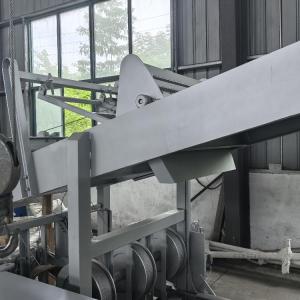

钢丝绳牵引格栅清污机结构：

主要由初五耙斗、提升部件、除污推杆、控制部件、机架与地面支架等组成。
原理：斗处于张开位置并沿轨道下降至底部，在控制部件的作用下完成合耙，耙齿插入栅隙上行将拦截的栅渣、杂物等捞入耙中，至出渣口出借助除污推杆将栅渣卸出，耙斗停止上行并张开，完成一个除污运作循环。

钢丝绳牵引格栅清污机特点：

1. 适应范围广，宽度可达4m，深度可达30m。
2. 捞渣（可达300kg以上）,卸渣好，效率高。
3. 易损件少，水下无运转部件，维护检修方便；运行监控保护措施齐全，运行极其可靠。
